Компания «ЗТ» (г. Серпухов, Московская область) — российский разработчик и производитель ультразвуковых преобразователей, антенных решеток и многоканальных ультразвуковых блоков для промышленного неразрушающего контроля. Продукция выпускается под маркой SENDAST и обеспечивает диагностическое разрешение высокого уровня на отечественной пьезокерамике. Преобразователи SENDAST применяют в НК-лабораториях «Транснефть», «Газпром», «РФЯЦ ВНИИЭФ», «Уралхиммаш», «Алмаз-Антей», «Шатурская ГРЭС», «Курская АЭС» и др.
Достоверность ультразвуковой диагностики сварных швов, трубопроводов и металлоконструкций определяется качеством преобразователей (датчиков) и «чистотой» формируемой ими картины сигналов. Стандартные академические датчики, широко применяемые в промышленном контроле на предприятиях России, просты и недороги, но обеспечивают ультразвук низкого разрешения. Предельно высокую диагностическую способность обеспечивают лишь специализированные преобразователи с широкополосными сигналами малой длительности — сигналами высокого разрешения High Resolution. Их применение повышает детализированность и точность диагностики. High Resolution имеет повышенную проникаемость в сравнении со стандартным ультразвуком и позволяет получать информацию из объекта контроля, когда стандартный ультразвук неэффективен.
Физические основы и материаловедение
Общеизвестный способ получения ультразвуковых широкополосных сигналов малой длительности High Resolution основан на применении специальной композитной пьезокерамики, которую производит Америка, Европа и Китай. В этом плане российские производители ультразвукового оборудования зависимы от импортного ключевого материала.
В мире промышленного приборостроения считается, что на российской классической монолитной пьезокерамике получать сигналы высокого разрешения крайне сложно, практически невозможно. Компания «ЗТ» — исключение: ее разработчикам удалось создать технологию получения широкополосных сигналов высокого разрешения исключительно на отечественной пьезокерамике.
Такое решение дает преимущества перед импортной композитной пьезокерамикой. Первое — полная независимость в производстве датчиков от импортного ключевого компонента. Второе — термостойкость до +300°С, что позволяет проводить диагностику нагретых объектов, тогда как импортную композитную керамику нельзя нагревать выше 100 °С. Третье — надежность работы: композитная пьезокерамика — сущность «нежная», через несколько лет начинает деградировать и терять свои свойства. Классическая монолитная керамика способна служить десятилетиями без потери свойств.
Технологии SENDAST
В основе продукции SENDAST лежат собственные технологии: DeepDamp обеспечивает получение широкополосных сигналов на российской пьезокерамике. UltraSAS отвечает за сверхнизкие шумы. СКИН представляет собой всестороннюю электромагнитную защиту от помех и наводок, в том числе со стороны направления «излучение — прием». В этих технологиях используются процессы и материалы из микроэлектроники толстопленочных интегральных микросхем. Такой микроуровень не применяется в мире ультразвукового датчикостроения, но именно он обеспечивает максимальные ультразвуковые возможности датчиков и их повторяемость. Накопленный кругозор материаловедения и опыт применения инновационных полимеров позволяют создавать датчики повышенной стойкости к износу, давлению и температуре, сохраняя высокую диагностическую способность High Resolution.
«ЗТ» производит целый спектр преобразователей для промышленного контроля: для классической дефектоскопии сварных швов, толщинометрии, для поиска расслоений, для дефектоскопии дифракционно-временным методом TOFD, для внутритрубной роботизированной диагностики трубопроводов, для промышленных ультразвуковых приборов учета газа. Некоторые типы преобразователей представлены ниже.

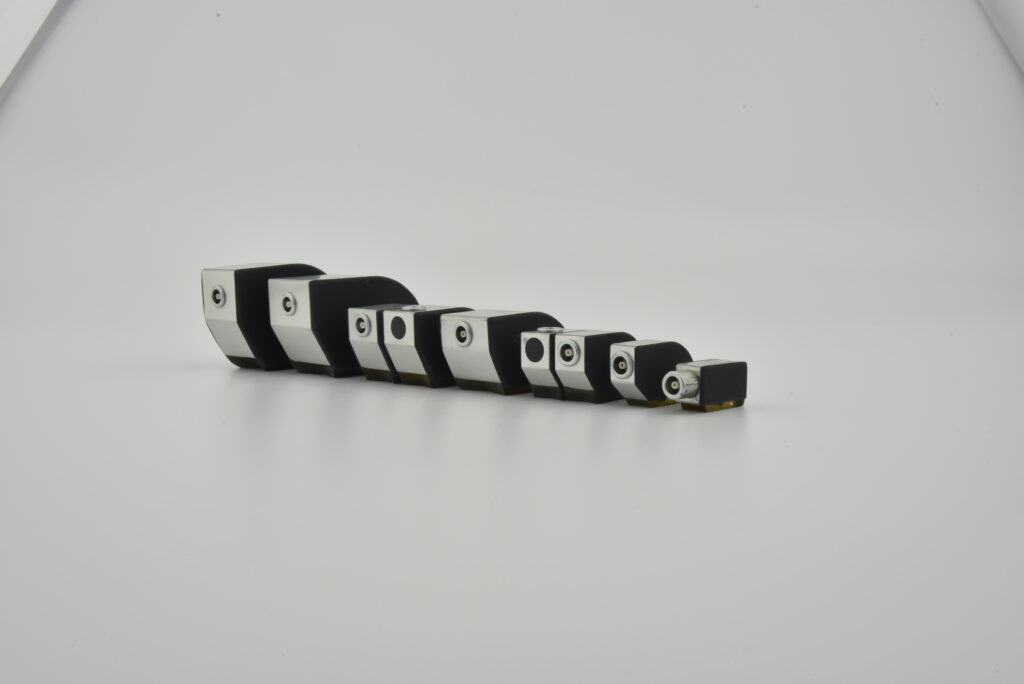

Наклонные преобразователи для сварных швов
Это наша «рабочая лошадка». Датчики серии П121 SENDAST предназначены для ручной дефектоскопии сварных швов. Главной отличительной чертой является высокая экономическая рациональность применения. Они позволяют в 2,5 раза сократить финансовые расходы на преобразователях в диагностике сварных соединений. Такой эффект основан на высокой стойкости преобразователей к механическому износу. Основная проблема всех наклонных преобразователей — быстрый износ. У датчиков П121 SENDAST износостойкость в 8 раз выше, чем у обычных: они прослужат долго, как 8 обычных датчиков, а по цене П121 SENDAST в 2,5 раза дешевле, чем 8 обычных. Математика несложная.
Подтверждение экономической рациональности — акт испытаний на предприятии «Трубпром». За 720 часов непрерывной работы проконтролировано около 22 500 погонных метров сварных швов, износ составил около 5%. Средняя наработка на отказ SENDAST — 3600 часов против 504 часов у ранее используемых преобразователей (в 7 раз больше). Таким образом, за счет увеличенной износостойкости и высокой наработки на отказ применение преобразователей SENDAST позволяет сократить совокупные затраты на закупку датчиков в 2–2,5 раза.
Призмы преобразователей П121 SENDAST изготавливаются из особо прочного полимера, тогда как классическое решение — оргстекло или эпоксидные заливки. Преобразователи обеспечивают ультразвук высокого разрешения High Resolution, универсальны и работают с любыми отечественными и импортными дефектоскопами.
П121 SENDAST AISI
Вариант наклонных преобразователей для диагностики сварных швов в нержавеющей стали. Отличие в том, что они имеют повышенную энергетику луча и не требуют пересчета угла ввода. По остальным эксплуатационным качествам, преобразователи точно такие же: обладают 8-ми кратной долговечностью по износу, обеспечивают экономический эффект, выраженный в снижении на 60% финансовых расходов на преобразователи, обеспечивают повышенную диагностическую способность благодаря High Resolution, совместимы со всеми типами дефектоскопов отечественного и импортного производства.
Преобразователи П111 SENDAST
Прямые совмещенные преобразователи, предназначенные для толщинометрии металлов и поиска расслоений. Они обладают уменьшенной мертвой зоной: 1,5 мм для ультразвукового контроля 5 МГц и 8 мм для ультразвукового контроля 1 МГц. Комфортная эргономика обеспечена форм-фактором пешки, удобным захватом тремя пальцами и повышенной устойчивостью. Высокая долговечность службы достигается за счет защитного протектора из корундовой износостойкой керамики. Ультразвук высокого разрешения High Resolution обеспечивает повышенную четкость и детализацию диагностики.
Иммерсионные преобразователи
П211 SENDAST предназначены для ультразвуковой диагностики металлов через толстый слой воды и применяются в промышленных комплексах контроля труб, стержней, валов и колес, во внутритрубных роботах мониторинга магистральных нефтепроводов, во внутритрубных роботах инспекции труб городских ЖКХ, а также в контрольно-измерительной аппаратуре бурильного оборудования. Ультразвук высокого разрешения High Resolution обеспечивает повышенную четкость и детализацию диагностики и малую мертвую зону контроля, а частота ультразвука составляет от 250 кГц до 15 МГц. Эти преобразователи рассчитаны на сложные условия эксплуатации: давление до 100 МРа (1000 атмосфер) и температуру до 165°С.
Многоканальные блоки
Многоканальные блоки для внутритрубных роботов мониторинга трубопроводов газонефтяного назначения выпускаются в вариантах на 32, 48 и 64 канала. Они обеспечивают 100% покрытие всей площади трубы, регистрацию минимальной стенки 1,5 мм, работу на нефтепроводах диаметром от 76 до 219 мм, проходной поворот 180°×1D и давление до 5 МРа (50 атмосфер). Здесь также используется ультразвук высокого разрешения High Resolution.
142204, Московская обл., г. Серпухов, Московское ш., д. 96
тел.: +7 (495) 972-33-03, (901) 546-33-03, (916) 115-63-98
e-mail: info@3tsensor.com
www.3tsensor.com
Публикация статьи из печатной версии журнала «Межрегиональная промышленность и торговля» №3(75) за 2026 год
