В машиностроительном производстве широко востребовано нанесение защитных и упрочняющих покрытий на металлорежущий инструмент, лопатки авиационных турбин и детали специального оборудования (ДСЕ). Для выполнения этой задачи на российских предприятиях часто используют устаревшие советские установки ионно-плазменного напыления.
В процессе эксплуатации такие установки подвержены естественному износу, что неизбежно ведет к снижению производительности, нестабильности процесса напыления и повышению риска аварийных простоев.
Наряду с физическим износом, установки подвержены моральному устареванию, которое затрагивает компонентную базу, систему управления и вакуумную систему. В связи с этим возникает растущая потребность в их капитальном ремонте или замене на современные аналоги, при этом важно сохранить отлаженные технологические процессы.
ООО «САВТЭК» специализируется на модернизации и производстве установок ионно-плазменного напыления с дуговыми испарителями SAVTECH УНЗП. Эти вакуумные установки предназначены для нанесения металлических, керамических и композитных покрытий (тонких пленок) методом дугового распыления.
Особенности метода
Ионно-плазменное испарение – это вакуумный метод нанесения покрытий. В нем ионизированный газ (плазма) переносит материал мишени (катода) на поверхность обрабатываемых деталей.
В условиях вакуума между катодом и анодом инициируется электрическая дуга. Интенсивный ток дуги приводит к сильному нагреву катода, в результате чего его материал испаряется. Затем этот испарившийся материал осаждается в виде тонкой плёнки на поверхности напыляемого изделия.
Преимущества метода
- Прецизионный контроль параметров покрытия (толщины, однородности, химического состава) с помощью высокоточной регулировки процесса и подбора материала катода.
- Универсальность: толщина покрытия от 3 до 120 мкм, можно использовать чистые металлы (Ti, Zr, Cr, Al, Cu) и их сплавы.
- Высокая производительность и безопасность для персонала.
- Долговечность покрытий и устойчивость к внешним воздействиям.

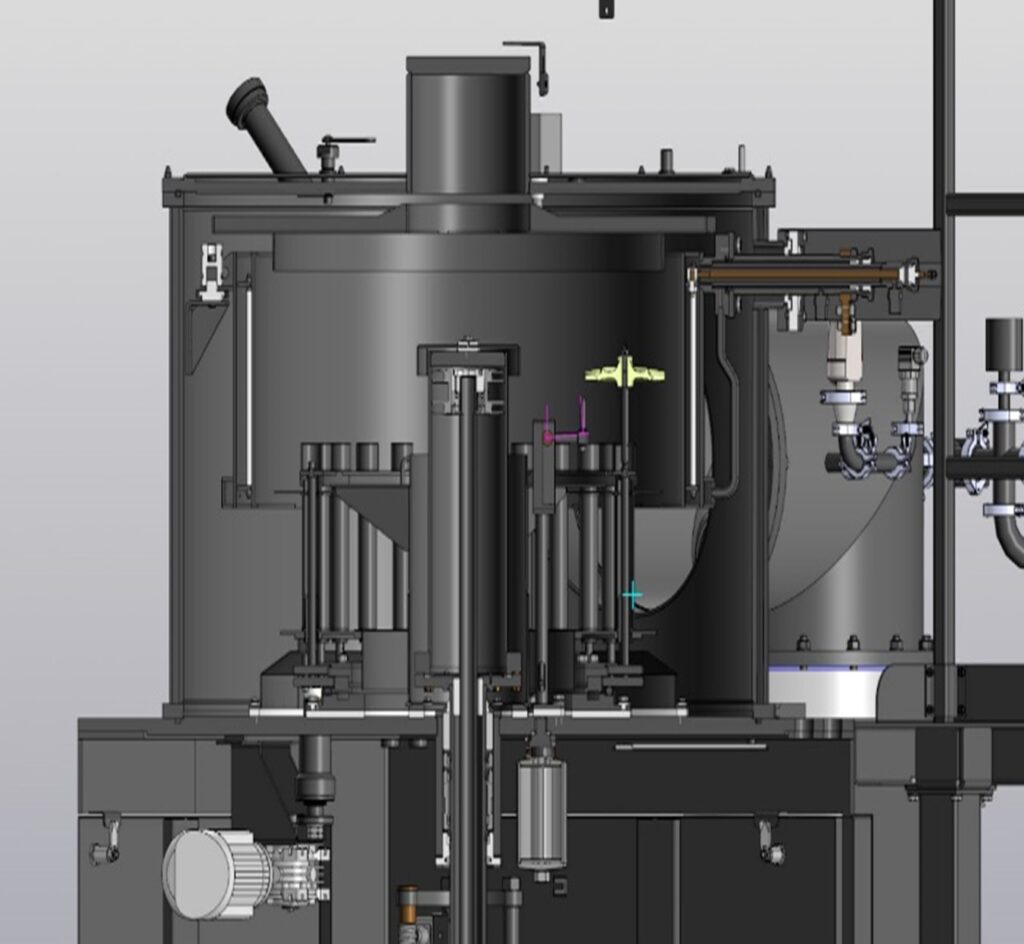

Основные компоненты установки
- Вакуумная камера
- Катод из испаряемого материала
- Анод
- Система планетарного вращения изделий
Этапы технологического процесса
Детали размещаются внутри планетарного механизма установки, где создается вакуум до 10-3 Па. Для предварительной ионной очистки поверхности изделий на них подается потенциал электрического смещения 200-300 В при токе дуги 400-700 А. Этот процесс длится 3-10 минут, прогревая детали до температуры 300-800°С. После очистки напряжение смещения снижается до 5-20 В, и поддерживается весь процесс, обеспечивая уплотнение наносимого покрытия и улучшение адгезии. Ионизированные частицы выбивают молекулы наносимого материала из катода. Эти молекулы, ускоряясь к деталям, осаждаются на их поверхности, формируя покрытие. Для обеспечения однородности покрытия и равномерного расходования материала мишени цилиндрический катод перемещается вертикально со скоростью 0,01 м/с.
Особенности получаемых покрытий
Ионно-плазменные покрытия обеспечивают тонкую структуру и высокую плотность, а также демонстрируют превосходную адгезию к материалу деталей. Их ключевые преимущества – износостойкость и коррозионная стойкость. Например, для таких изделий, как турбинные лопатки, это критически важно, поскольку камеры сгорания газотурбинных двигателей в военных реактивных самолетах функционируют при экстремальных температурах до 1500°С. Вследствие таких жестких условий эксплуатации ресурс двигателей существенно сокращается.

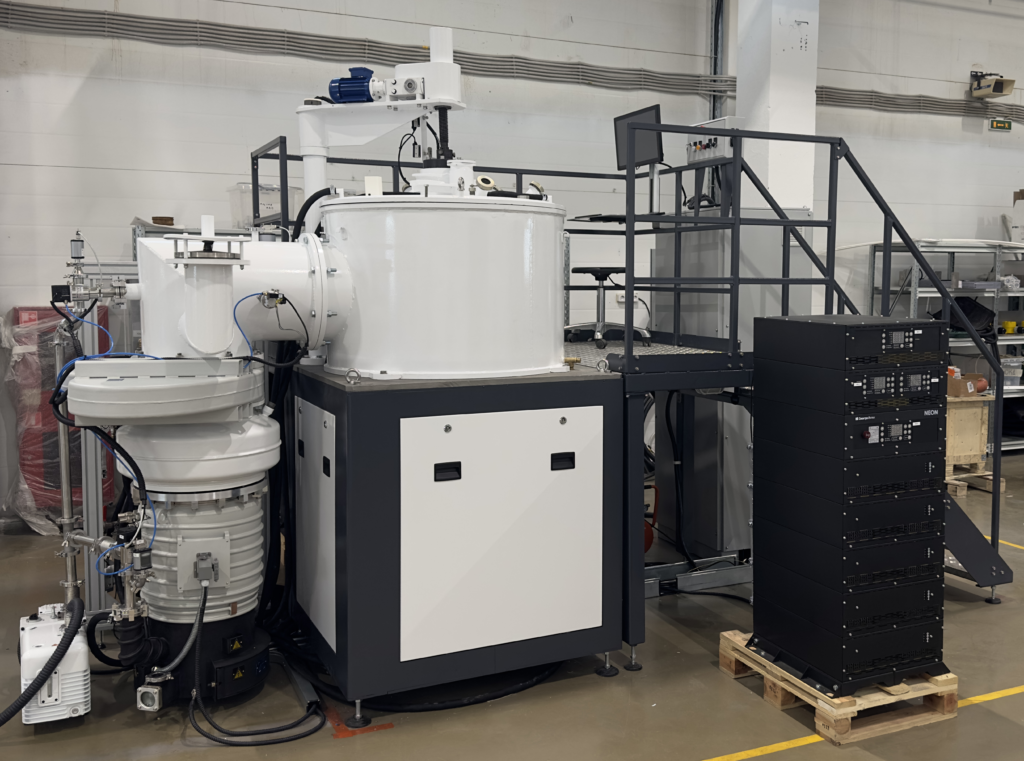

Установки нанесения защитных покрытий SAVTECH УНЗП имеют модульную конструкцию, что существенно упрощает облегчает обслуживание и ремонт.
Каркас установки сварной из конструкционной листовой стали, имеет возможность регулировки (выравнивания) по высоте с помощью винтовых опор.
Вакуумная система построена на базе высоковакуумного паромасляного насоса, обеспечивающего предельное остаточное давление в камере до 5х10-5 мм рт. ст. с отражателем и высоковакуумным затвором.
Форвакуумный контур — двухступенчатый пластинчато-роторный вакуумный насос производительностью 90 м³/ч.
Система управления построена на базе промышленного логического контроллера Segnetics Matrix (Россия) и модулей расширения с управляющим компьютером на верхнем уровне.
Управление возможно в автоматическом, или в полуавтоматическом режиме (по команде оператора). Предусмотрены операционные блокировки для корректной работы оборудования и аварийные блокировки для защиты систем и механизмов от повреждения, а также защиты жизни и здоровья персонала.
Документирование и контроль параметров процесса производится автоматически с возможностью сохранения, архивирования и анализа рецептов, печати отчетов.

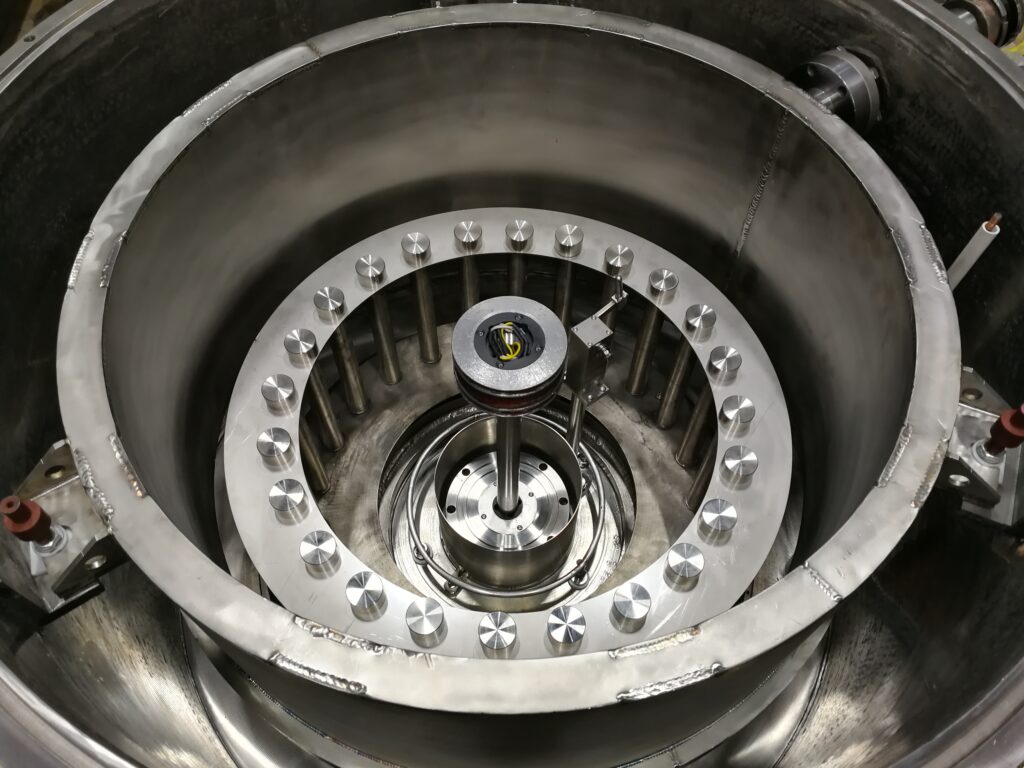

В камере установки обеспечивается планетарное и орбитальное вращение изделий, обеспечивающее равномерность покрытия. Скорость вращения регулируемая, с возможностью отключения вращения на время процесса, для напыления покрытия на конкретные грани изделий.
Электропривод катодной оправки позволяет гибко управлять диапазоном хода для равномерного расхода мишени.
Система охлаждения установки жидкостная, с замкнутым контуром и фильтрами тонкой очистки. Наличие двух независимо отсекаемых от общей системы охлаждения фильтров позволяет производить замену фильтрующего элемента одного из них без остановки технологического процесса.
Высокая локализация производства внутри нашей страны – 95% компонентов отечественного производства, включая блоки питания и систему управления. В совокупности с конструктивными преимуществами это позволяет добиться высокой производительности в 3 смены с минимальными сервисными и ремонтными простоями.
Таким образом, установки SAVTECH УНЗП от ООО «САВТЭК» предлагают комплексное решение для модернизации производства: они сочетают передовые технологии ионно‑плазменного напыления, высокую надёжность, безопасность и удобство эксплуатации. Это позволяет предприятиям отказаться от морально устаревших советских установок, повысить качество и стабильность нанесения защитных покрытий, а также снизить риски аварийных простоев.
Публикация в номере журнала «Вестник промышленности, бизнеса и финансов» №1(74) за 2026 г.
